viernes, 25 de noviembre de 2016

Catchbox de perfil de acero, para el club de tiro

En mi casa practico con un catchbox fabricado con tubo de PVC, el cual resiste bastante bien los impactos (Ya quebré un par de tubos, pero el PVC es muy económico) pero para un club de tiro, donde se tienen 10 o mas resorteros practicando, se requiere algo más resistente.

Me di a la tarea de diseñar un catchbox de PTR, el cual fuera desarmable, para poderlo transportar en caso de querer realizar alguna práctica en otro lugar que no fuera el que regularmente utilizamos, y que fuera de buen tamaño, para lograr que 2 o 3 tiradores pudieran practicar al mismo tiempo.
Estos son los renders de mi propuesta:






Ya teniendo definido el tamaño, se fabricó una pieza, aqui las fotos:



 Y así luce desarmado:


Y aquí un video de las pruebas de tiro que realicé, a una distancia de 10 metros:




Catchbox de tubos de PVC para practica de tiro con resortera

Cuando decidí fabricarme un catchbox para poder practicar con la resortera en la comodidad de mi casa, decidí fabricar algo sencillo, ligero, y económico, así que opté por hacerlo en tubos de PVC.

La función del catchbox es la de detener las canicas o balines, teniendo un lugar mas seguro donde practicar, evitar al máximo los rebotes, y para poder reutilizar la munición nuevamente.




Este fué mi primer diseño, donde la idea es tener una toalla para que cuando el balín llega, esta absorbe la inercia del golpe al estar colgando libremente y poder ceder hasta frenar el tiro, y este por gravedad cae al suelo.

Utilicé tubo de PVC de cédula gruesa el cual se consigue en cualquier ferretería:




Ahi mismo se consiguen los 6 codos, las 4 "T" y los 2 tapones que se requieren para unir los tramos de tubo:

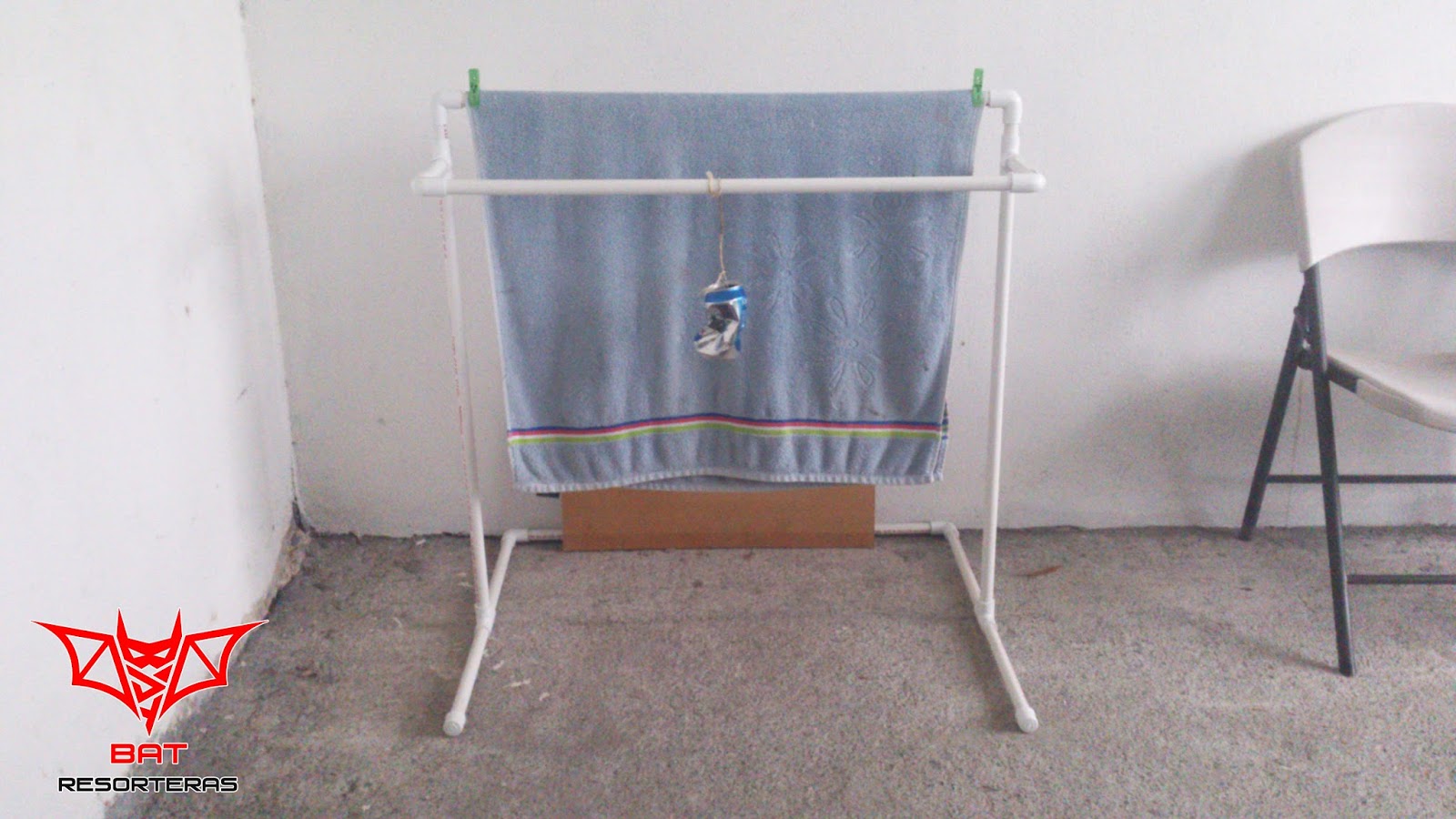

Esta es la estructura del catchbox, donde después coloco la toalla en el tramo superior, y el tramo frontal sirve para colgar los blancos, en este caso, una lata de aluminio:






Muy sencillo y económico de fabricar, aquí anexo un plano con las medidas generales para realizar uno igual, y poder practicar con seguridad y sin salir de casa:


Y aquí un pequeño video de como funciona.




Resortera Nexus en acción

Una imagen dice mas que mil palabras, y pues un video, dice mucho más, aqui les comparto un par de videos de la resortera Nexus:

En este video, ya se me quemaban las manos por estrenarla, por lo que le puse sus ligas theraband, y realicé algunos tiros de prueba:



En este otro video muestro a fondo el diseño y sus características:




Nexus, resortera de acrílico y madera

Ya hace tiempo que vengo diseñando resorteras de triplay, para cortarlas con el router cnc, por lo que estos diseños tienden a ser planos, por la naturleza del material, y el único volumen que tienen es el espesor mismo del material.

Teniendo ya un diseño con las proporciones adecuadas a mi estilo de tiro, decidí modificarlo y llevarlo a un nuevo nivel, explorando diferentes formas de fabricar una resortera, así fué como llegué a este diseño, el cual nombré "Nexus", dada la relación de dos materiales para formar una resortera, el acrílico y la madera:


Para este diseño, mi intención fué fabricar una resortera cómoda de sujetar, con la cual se pudiera tener mejor presición al momento de disparar, y que se pudieran hacer muchos disparos sin cansar la mano. Otra meta fué hacerla muy versátil, con un diseño simétrico, para poder utilizarla con la mano derecha o con la izquierda, y por último, que tuviera la opción de poder colocar las ligas por encima de los postes, o a través de los postes, con un sistema de hebilla que facilitara la sujeción de las ligas en ambas posiciones.

Con estas premisas en mente, fué que desarrollé esta resortera. Aquí comparto unas imagenes del proceso de diseño, y de los renders finles:

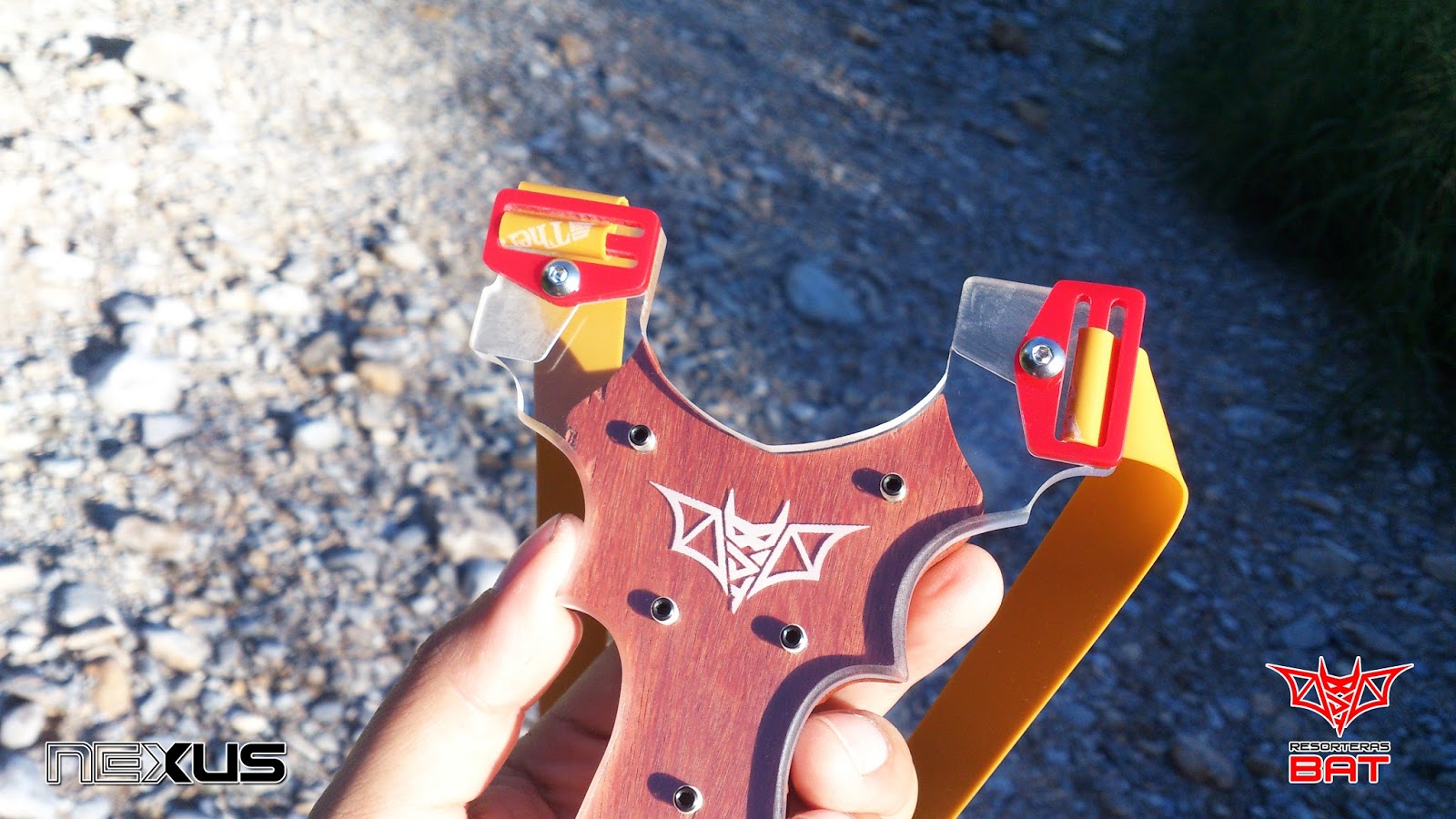

Para solucionar la parte de la sujeción y orientación de las ligas, opté por el sistema de hebilla, el cual modifiqué para que pudiera girar sobre un eje, facilitando la orientacion para el tiro por encima de los postes (Over the top / OTT) o por entre los postes (Through the fork / TTF). Dicha hebilla va sujeta con un tornillo de acero inoxidable. Decidí hacer un desbaste que sirviera como tope para alinear en automático la posición de las ligas, por lo que hacer la horqueta de madera no era opción, por lo detallado del desbaste, y ya que al aflojar y apretar el tornillo de la hebilla, se corria el riezgo de dañar la rosca en la madera, por lo que mi opción de material fué el acrílico de alto impacto. Para dar el volumen opté por la madera, ya que es fácil tallarla para obtener la forma ergonómica para el mango o soporte de la palma de la mano. Para unir las dos piezas, utilicé opresores. El resultado final me agradó bastante! Aqui comparto las fotos de la pieza final:










Para mi sorpresa, y gracias al apoyo de los resorteros mexicanos y resorteros miembros del Slingshot Forum, este diseño ganó el segundo lugar en "La resortera del mes de Julio 2016" concurso que se realiza en la página Slingshot Forum:
